学习注塑机的组件及功能
2024-06-19 16:04:21
![](https://www.huarong.com.tw/uploads/company_news/2024-06-26-110410-1.jpg)
注塑机的组件是确保生产顺利进行的骨干,以高效的方式推动大量塑料产品的生产。本文透过华嵘的注塑机,将其分为三个主要单元,并依次介绍其各自的组件。继续阅读,了解每个组件如何对注塑机的整体功能和性能做出贡献。

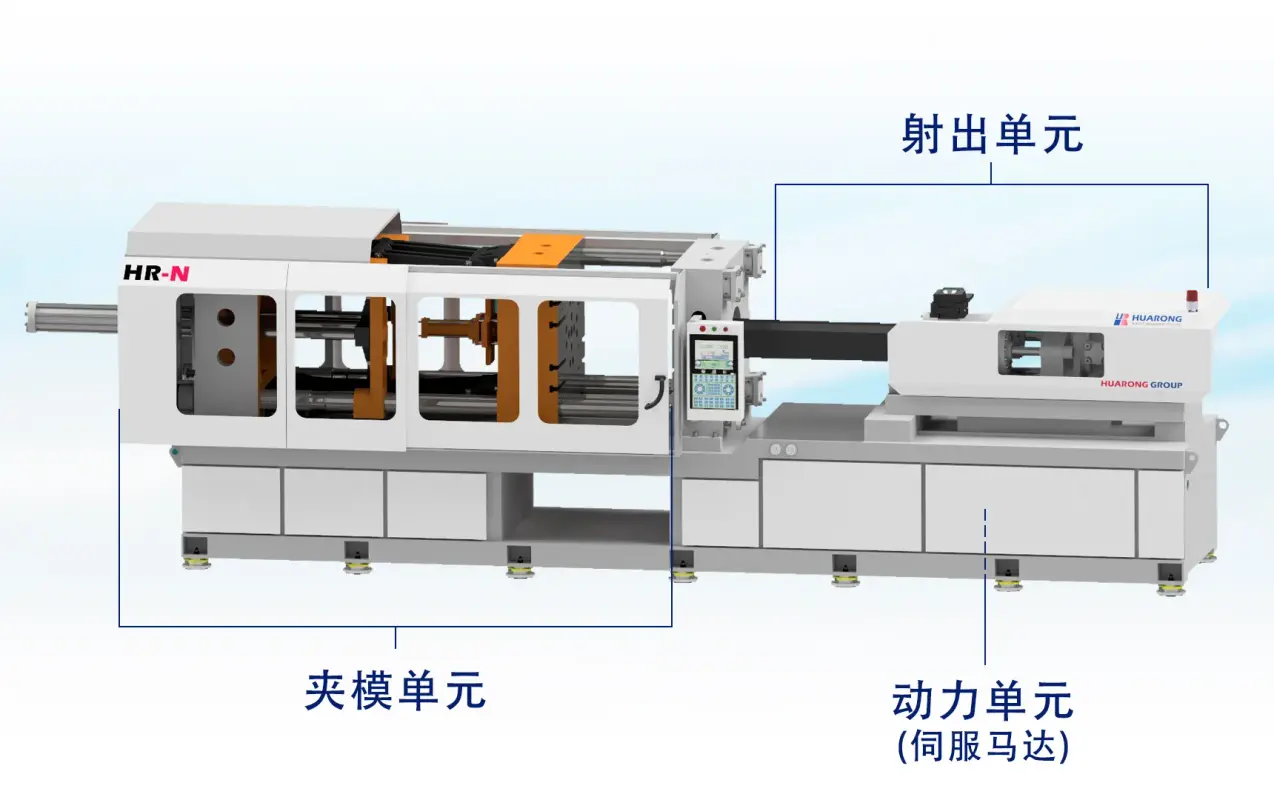

注塑机由三个主要单元和更多协同合作的组件组成,以生产高质量的塑料成品。在接下来的部分中,我们将探讨夹模单元、注塑单元和动力单元。
• 夹模单元
夹模单元是注塑机的三个主要部分之一,其主要功能是在注塑、成型和冷却过程中保持模具闭合。该单元必须施加足够的力以保持模具闭合,防止塑料泄漏。当成品冷却后,夹模单元同时也负责打开模具,使成品可顺利脱出。
• 注塑单元
注塑单元负责将塑料熔化并注入模具。其组成包含料筒、螺杆和射嘴。螺杆转动以熔化塑料,然后向前移动将其注入模具中。注塑过程的速度和压力对于产品质量有极大的影响。
• 动力单元
动力单元提供夹模和注塑单元运作所需的能量。其通常包括液压或电动系统,这些系统产生机器操作所需的力量。选择液压或是电动取决于制造过程的具体需求,每种系统都有其优势。

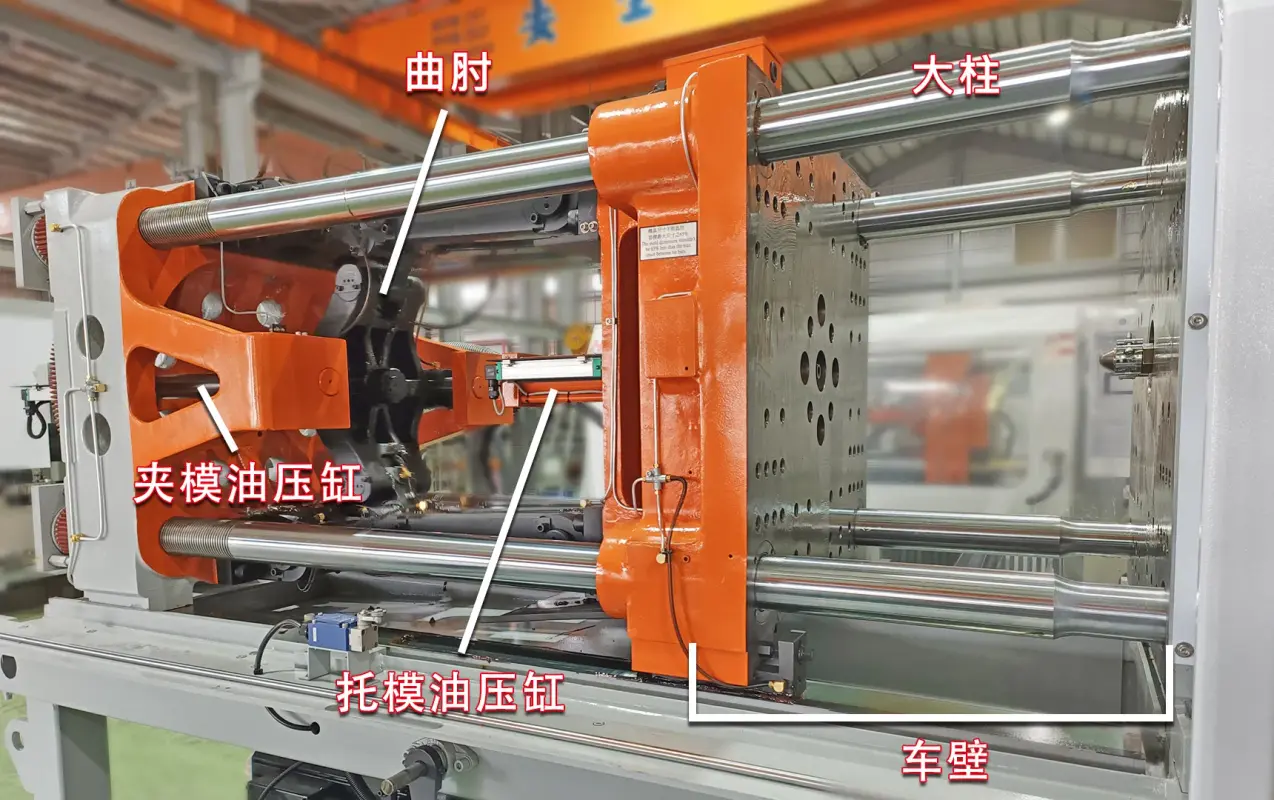

• 夹模单元
1. 曲肘:
曲肘是一种应用于夹模单元的机械连接系统。其主要功能是产生和保持所需的锁模力,以在注塑、成型和冷却阶段保持模具两半闭合。
2. 车壁:
车壁是安装公母模具的大型模板。移动壁由夹模单元驱动以打开和闭合模具,而固定壁保持固定。它们对于在注塑过程中保持模具的对准和稳定。锁魔力均匀分布在车壁上可以防止模具变形。
3. 托模油压缸:
该组件是顶出系统的一部分,固定在活动壁上。托模缸提供顶出成品所需的力,经由近接开关或电位尺的设定,调整适当的托模行程,并将成品顺利顶出。
4. 夹模油压缸:
夹模单元由夹模液压缸推动,通过曲肘带动活动壁,锁模曲肘放大倍率以夹紧模具,达到最大锁模力。
5. 大柱:
大柱是引导和支撑活动壁的钢杆。华嵘的专利大柱采用了专利非刚性吸收设计,以提高车壁稳定性,避免大柱断裂。

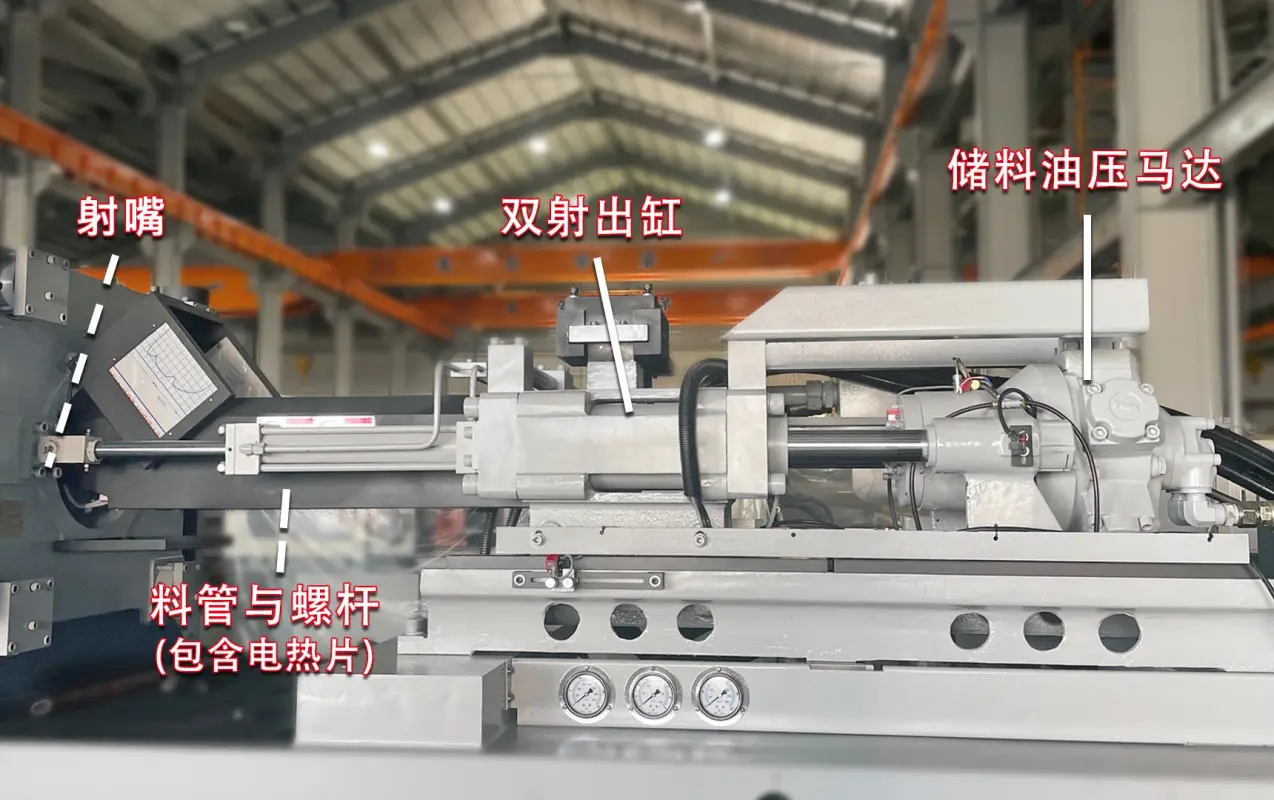

• 注塑单元
1. 料管和螺杆:
料筒和螺杆是注塑单元的核心。螺杆旋转以熔化塑料材料,并在材料通过料筒时将其熔化。当材料熔化后,螺杆充当柱塞,通过喷嘴将熔融塑料注入模腔。
2. 射嘴:
射嘴是注塑单元和模具之间的最后接触点。它将熔融塑料引导至模具中。射嘴有各种设计,每种设计适用于不同类型的成型过程和材料。
3. 电热片:
电热片缠绕在料筒周围,以保持熔化塑料所需的温度。其确保稳定和高效的加热,以及足够的成型能力。
4. 储料油压马达:
该马达在材料熔化阶段驱动螺杆旋转。其确保料管中塑料的一致进料。
5. 双注塑缸:
该组件作注塑以促进螺杆向前,将塑料挤压进模具成型,松退则是防止塑料溢出。双液压缸提供稳定性和精确性,增强了机器的整体性能。
• 动力单元
1. 液压系统与电动系统:
液压系统利用液压动力来产生机器操作所需的力,而电动系统则使用电机。液压系统以其高力容量和坚固性著称,而电动系统则提供更高的能源效率、精确性和清洁度。
2. 伺服马达:
伺服马达用于现代注塑机中,以提供对注塑和夹模过程的精确控制。其提供高效能和精确度,从而提高了部件质量并减少了能源消耗。
安全装置对于注塑机来说相当重要,以保护操作人员并维持安全的工作环境。常见的安全机制包括急停按钮、安全门和防止模具区域可进入时运行的互锁装置。此外,压力传感器和警报有助于监控和控制机器的操作,降低事故风险。
谈到安全门,华嵘的注塑机设计了专利两段式外掀安全门,开关容易、敞开空间,机构检修方便、省时。
在学习了注塑机组件后,另一个重要的方面是定期维护,这保证了注塑机的寿命和最佳性能。日常事项包括检查和润滑活动部件、检查液压油位以及清洁机器以防止碎屑堆积。及时解决诸如泄漏、磨损和校准错误等常见问题,可以防止额外的停机时间并延长机器的使用寿命。
了解注塑机的组件及其功能有助于您在产业中获得更大的成功。通过适当维护这些机器并保持对最新科技发展的了解,制造商可以确保高效的生产和高质量的产品。华嵘致力于提供先进的注塑成型解决方案,以满足客户的多样化需求。对注塑机组件有任何疑问?联系华嵘,让我们帮助您了解更多有关注塑机的精彩世界!
